Fussrasten vom Auslandsmodell anbauen

[bat.kat]

Hallo leutz,
ich habe für meine 11er von 1982 in der bucht diese Fussrasten geschossen:
http://www.ebay.de/itm/310529985309?ssP ... 1439.l2649
Die Vorderen passen bis auf das der Bremshebel nun anschlägt
Hinten ist mir total unklar, die passen nicht in die Aufnahmen... sind das die falschen Rasten?
Vielleicht hat jemand ein bild wie die aufnahme hinten aussehen soll, bzw die Rasten..
Meine Aufnahmen sind zu eng
Danke schonma!

[Michael]

Ich habe die auch bei mir verbaut, und die gleichen Probleme gehabt


Für die Auslandsmodellfussratsen benötigst Du auch das dazu passende Bremspedal ... der unterscheidet sich nämlich von dem herkömmlichen.

Die hinteren Rasten passen nicht ohne Anpassarbeiten in die Aufnahmen. Du musst ein bißchen abfeilen, damit die passen. Auch die Arretierung der hochgeklappten Rasten funktioniert nicht in den Aufnahmen, da die Importrasten über eine Kugel mit Feder fixiert werden und diese Mimik nur bei dem Importrahmen vorgesehen ist.
Ich habe mir dafür ein Loch in den Rastenausleger gebohrt und mit einem federnden Druckstück versehen.

Hier mal ein Bild auf dem man das sehen kann ...

[bat.kat]

Oha... muss ich also noch nen bremshebel auftreiben....Wie erkenne ich den unterschied?
Vielleicht hat hier jemand sowas über.....
Danke für das Bild. Leider erkenn ich da nicht so viel, ich hoffe ich verstehe wie du meinst.
Die Bohrung für die Schraube der Raste hast du etwas nach unten/ vorne verlegt?
Und in der alten Bohrung ist das Druckstück?

[Michael]

Die kleine Schraube mit der Mutter, ist das Druckstück.
Die Raste ist weiterhin mit der M8 Schraube fest gemacht.

Wenn ich dran denke, dann mache ich morgen mal ein Bild davon.

[bat.kat]

[Michael]

So, hier mal ein Bilder von der ...

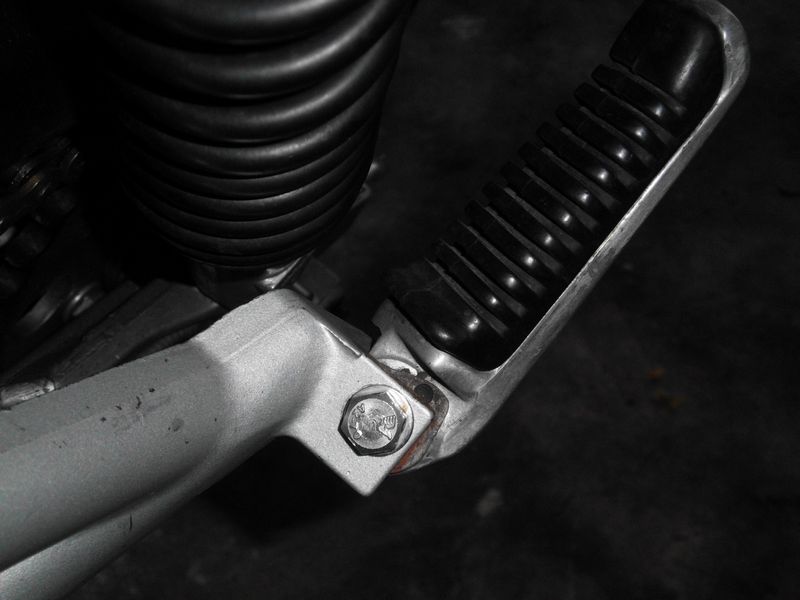

Fussraste mit Befestigungsschraube von oben ...

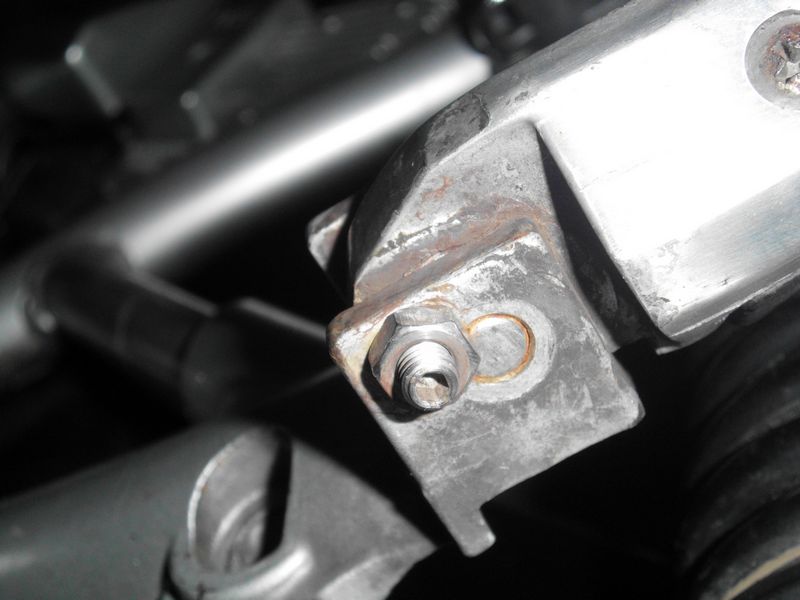

... und von unten mit dem M6-Druckstück

[Michael]

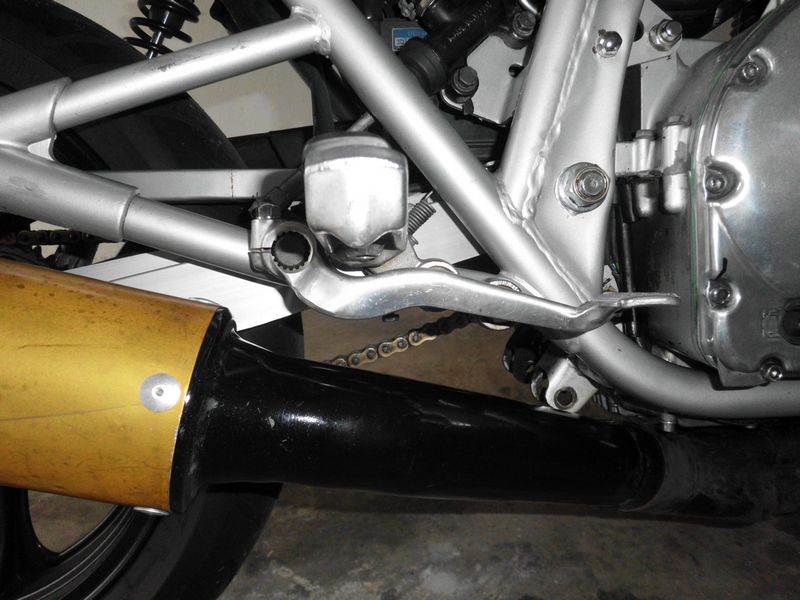

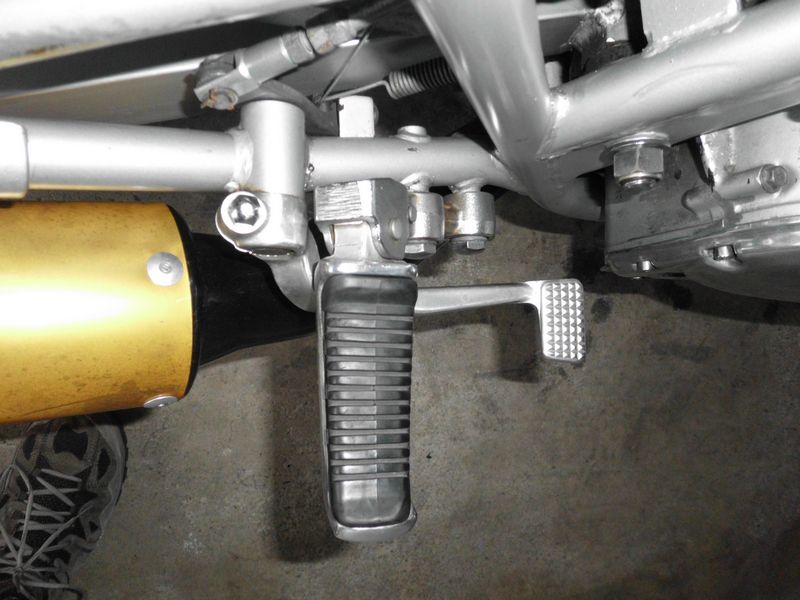

Und hier noch Bilder von dem Bremspedal ...

[bat.kat]

Thanx for the pics!!
Nochmal der Aufruf: Hat jemand so nen Bremshebel übrig?

[katana uli]

Also ich
Hab den originalen Hebel angepasst ))

[bat.kat]

OH cool, d.h.du hast das teil verbogen oder ausgefeilt, oder umgeschweisst?
Ich hab ehrlich gesagt noch nicht nachgemessen, viel muss da doch gar nicht weg, oder
